¿Qué diámetro debe tener el tubo de extracción? Guía técnica completa para dimensionar correctamente un sistema de extracción profesional.
La correcta selección del diámetro en un sistema de extracción es un aspecto esencial para garantizar un funcionamiento eficiente, silencioso y seguro. En instalaciones profesionales, la elección inadecuada de un conducto puede generar problemas graves como pérdida de caudal, sobrecalentamiento del motor, acumulación de grasa y fallos normativos. A continuación, presentamos una guía técnica completa para ayudar a dimensionar de forma adecuada cualquier sistema de evacuación de humos y vapores.
Importancia del diámetro en entornos de alta exigencia
El diámetro del conducto incide directamente en la capacidad del sistema para evacuar aire de forma continua y estable. Un tubo mal dimensionado crea desequilibrios que comprometen la eficiencia general del sistema. Desde nuestra experiencia profesional, siempre buscamos que el flujo sea estable, que la presión esté equilibrada y que la instalación cumpla estrictamente con las normativas técnicas vigentes.
Relación del diámetro con una campana industrial
Cuando se trabaja con una campana industrial, el dimensionamiento del conducto adquiere aún más relevancia. Este tipo de equipos maneja caudales elevados que exigen diámetros específicos para evitar pérdidas de carga y mantener una velocidad del aire óptima. En estos casos, la selección debe basarse tanto en el caudal requerido como en la longitud del recorrido y el número de codos presentes. Un diámetro insuficiente generará turbulencias, ruido excesivo y una reducción peligrosa del rendimiento.

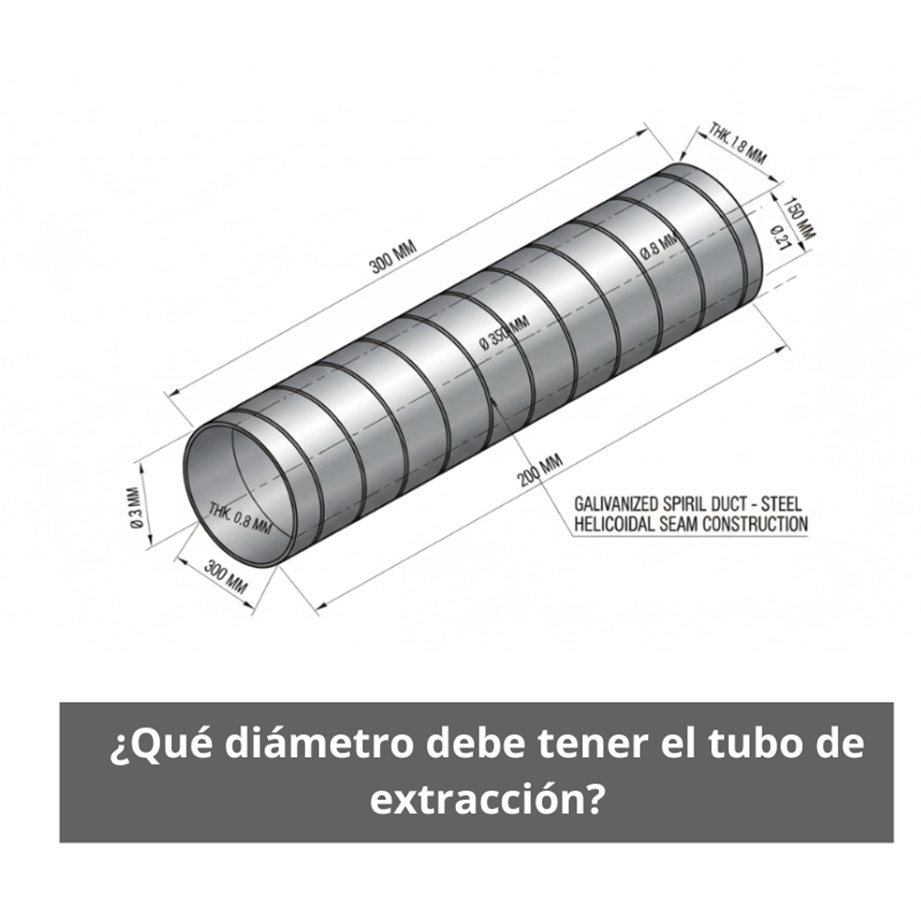

Ventajas técnicas del uso de un tubo helicoidal
La incorporación de un tubo helicoidal en sistemas profesionales ofrece varias mejoras técnicas importantes: mayor rigidez estructural, mejor comportamiento aerodinámico y una notable disminución de vibraciones. Su geometría favorece un flujo más estable, evitando la acumulación de grasa en las paredes internas y proporcionando un transporte más uniforme del aire caliente o cargado de partículas. Por esta razón, es uno de los conductos más utilizados en hostelería, restauración y ventilación industrial.
Qué diámetro debe tener el tubo de extracción
Muchos se preguntan qué diámetro debe tener el tubo de extracción, porque no existe una medida estándar válida para todos los casos. Cada instalación requiere un análisis preciso del caudal, la velocidad, la carga térmica y el diseño del recorrido. Un error en el cálculo puede comprometer la seguridad del local y provocar sanciones administrativas durante las inspecciones.
Criterios técnicos para determinar el diámetro adecuado
1. Caudal necesario del sistema (m³/h)
El caudal de extracción es el punto de partida. Según el tipo de instalación:
- Cocinas domésticas: 400–900 m³/h
- Cocinas con campana industrial pequeña: 1.500–3.000 m³/h
- Grandes cocinas profesionales: más de 4.000 m³/h
A mayor caudal, mayor debe ser el diámetro para mantener la velocidad del aire dentro de los límites recomendados.
2. Velocidad del aire dentro del conducto
Un parámetro clave para evitar ruido y sobrecarga mecánica:
- Cocinas domésticas: 6–8 m/s
- Cocinas industriales: 8–12 m/s
- Sistemas avanzados: hasta 15 m/s
Si la velocidad es excesiva, se originan turbulencias. Si es demasiado baja, aumenta la acumulación de grasa.
3. Complejidad y longitud del recorrido
Cada codo añade pérdida de carga:
- Codo 45° = 1 metro de conducto equivalente
- Codo 90° = 2–3 metros equivalentes
Los tramos horizontales largos también disminuyen el rendimiento. Por ello, a mayor complejidad del trazado, mayor debe ser el diámetro.
4. Especificaciones del fabricante
Cada modelo de campana indica el diámetro mínimo obligatorio. Ignorar esta recomendación anula la garantía. Los valores habituales son:
- Doméstico: 125–150 mm
- Decorativas de alto caudal: 150–160 mm
- Industriales murales: 200–315 mm
- Grandes sistemas centrales: 355–500 mm
5. Diámetros estándar según tipo de instalación
| Instalación | Diámetro recomendado |
| Vivienda | 125 / 150 mm |
| Bar o cafetería | 200 / 250 mm |
| Restaurante | 250 / 315 mm |
| Cocina industrial grande | 355 / 400 mm |
| Extracción de leña o carbón | 300–400 mm |
Método profesional para calcular el diámetro
La fórmula empleada por técnicos instaladores es:
Diámetro (mm) = √( (4 × Caudal m³/h) / (π × Velocidad m/s × 3600) ) × 1000
Ejemplo real:
Para 2.500 m³/h con 10 m/s, el resultado se aproxima a 250 mm, lo cual coincide con las medidas empleadas en restaurantes y cocinas profesionales.
Materiales recomendados y normativa
Los materiales deben ser incombustibles, resistentes y aptos para altas temperaturas:
- Acero galvanizado para comercios estándar
- Acero inoxidable AISI 304 para cocinas profesionales
- Conductos EI-30 o EI-60 para pasos por zonas de riesgo
- Conductos circulares, preferibles por su mejor comportamiento aerodinámico
El CTE y el RD 513/2017 establecen las condiciones para garantizar seguridad y resistencia al fuego.
Consecuencias de elegir un diámetro incorrecto
- Pérdida de caudal y sobreesfuerzo del extractor
- Ruido y vibración excesiva por alta velocidad del aire
- Depósitos de grasa y mayor riesgo de incendio
- Recalentamiento del motor y fallos prematuros
- Incumplimiento normativo, con posibles sanciones
Recomendaciones profesionales clave
- Utilizar siempre conductos circulares.
- Minimizar la cantidad de codos.
- Evitar tramos horizontales prolongados.
- Aumentar el diámetro si el recorrido supera los 6 metros.
- Seguir estrictamente las indicaciones del fabricante.
- Usar abrazaderas y uniones estancas.
- Exigir certificación de la instalación en cocinas industriales.
El diámetro correcto garantiza eficiencia y seguridad
Un sistema de extracción solo alcanzará su máximo rendimiento cuando el diámetro del conducto esté correctamente dimensionado. Una selección adecuada reduce ruidos, optimiza el caudal, aumenta la vida útil del extractor y asegura el cumplimiento normativo. Dimensionar de forma profesional es la clave para obtener una instalación segura, eficiente y preparada para condiciones de trabajo intensivo.
