Guía de campanas extractoras industriales: tipos y selección
En las cocinas profesionales, la campana extractora industrial es un componente indispensable para mantener un entorno seguro, higiénico y eficiente. Su instalación no solo contribuye a la correcta evacuación de humos, vapores y olores, sino que también influye en la protección contra incendios, el ahorro energético y el cumplimiento de las normativas de seguridad.
A lo largo de esta guía se detallan los principales tipos de campanas, los criterios de cálculo de potencia, las prestaciones técnicas más relevantes y la importancia de contemplar la normativa UNE 17446, que regula la integración de sistemas de extinción automática en estas instalaciones.
Tipos de campanas extractoras industriales
La guía de campanas extractoras industriales: tipos, potencias y selección es clara: el modelo adecuado depende de la disposición de la cocina, el volumen de trabajo y las necesidades específicas de extracción. Los diseños más habituales son:

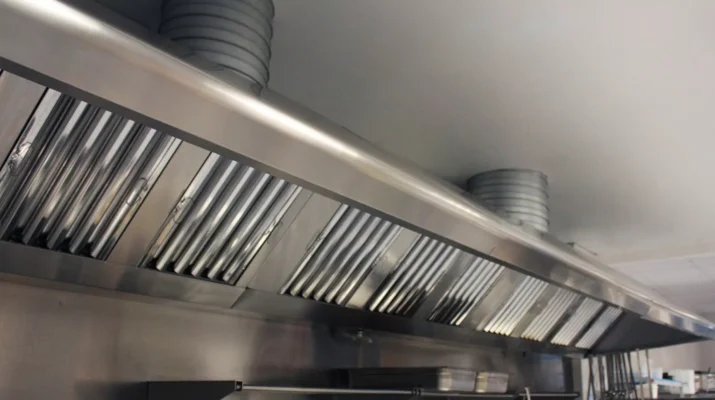

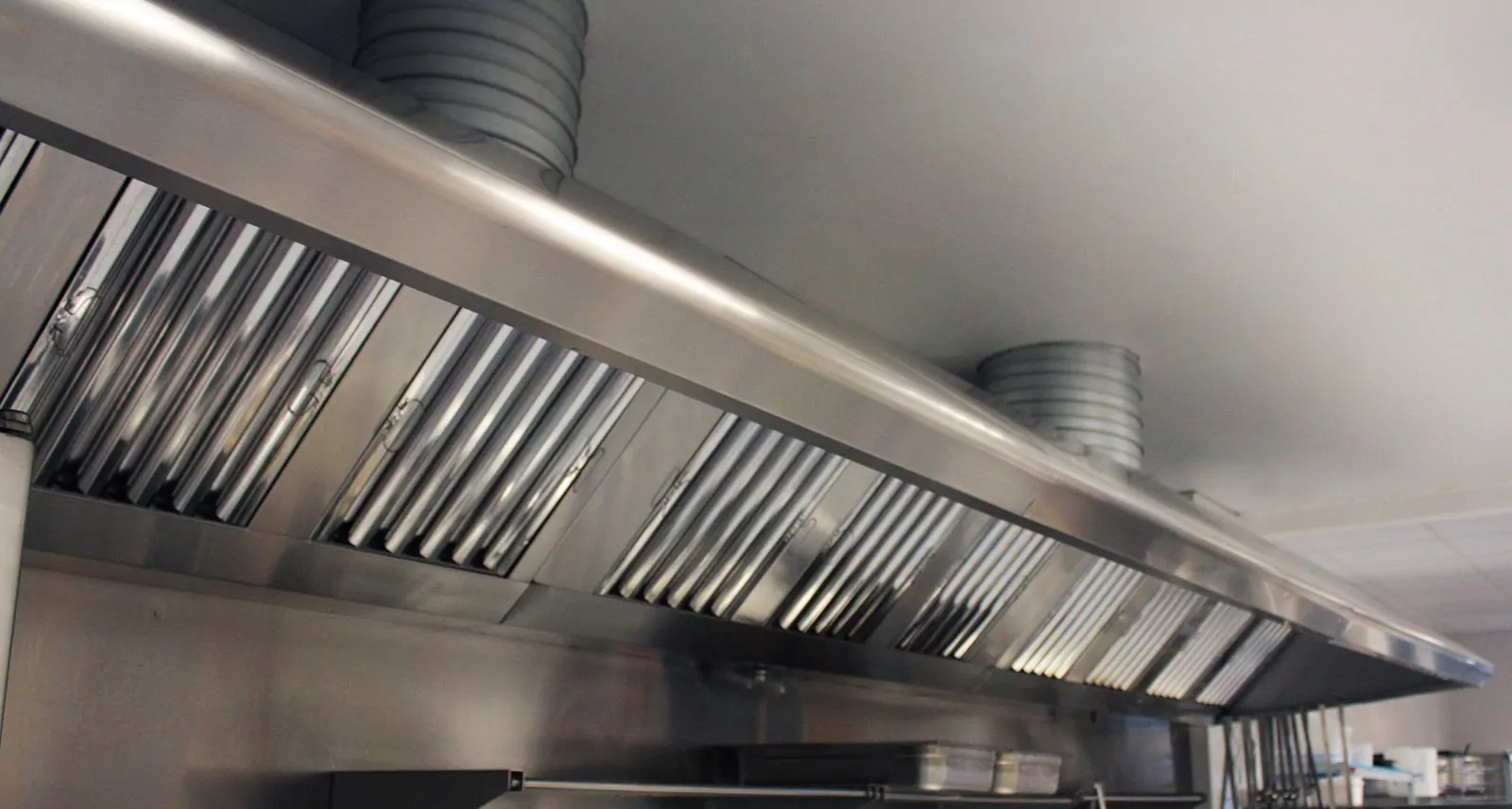

1. Campanas murales
Se instalan directamente contra una pared, adaptándose a líneas de cocción rectas y espacios reducidos.
- Ventajas: Fácil instalación, optimización del espacio disponible.
- Aplicaciones: Restaurantes pequeños, bares, food trucks o cocinas con superficie limitada.
2. Campanas centrales
Ubicadas en el centro de la cocina, cubren áreas de trabajo accesibles desde todos los lados.
- Ventajas: Captación uniforme de humos en islas de cocción.
- Aplicaciones: Cocinas de gran capacidad en hoteles, buffets o caterings industriales.
3. Campanas con motor incorporado
Integran el motor en la propia estructura, simplificando el montaje.
- Ventajas: Instalación rápida, menor inversión inicial.
- Limitación: Poco recomendables para conductos largos o complejos.
4. Campanas sin motor
Funcionan con extractores externos y son comunes en instalaciones amplias.
- Ventajas: Menor nivel de ruido en la zona de trabajo y mayor versatilidad.
- Limitación: Requieren una instalación técnica más compleja y un coste superior al inicio.
Prestaciones técnicas a considerar
Para seleccionar una campana extractora industrial adecuada conviene revisar los siguientes puntos:
- Caudal de extracción (m³/h): indicador clave de la capacidad de aspiración.
- Velocidad del aire en filtros: entre 0,25 y 0,5 m/s para asegurar captación eficiente.
- Nivel sonoro: recomendable no superar los 70 dB para un entorno cómodo.
- Sistemas de filtrado: desde filtros de lamas de acero inoxidable hasta opciones electrostáticas o de carbón.
- Iluminación integrada: preferiblemente con tecnología LED.
- Compatibilidad con sistemas de extinción automática: requisito regulado en muchas instalaciones por la UNE 17446.
Normativa y seguridad: UNE 17446
Las cocinas profesionales presentan un alto riesgo de incendio por la acumulación de grasas y las altas temperaturas. Por ello, la norma UNE 17446 establece las condiciones mínimas de protección con sistemas de extinción automática:
- Activación automática mediante detectores de calor o fusibles.
- Uso de agentes extintores aptos para aceites y grasas (clase F).
- Cobertura de filtros, conductos y superficies de cocción.
- Homologación por un organismo acreditado.
La integración de un sistema homologado en cada campana extractora industrial es esencial para cumplir la normativa y asegurar la continuidad del negocio.
Factores de cálculo de potencia
El dimensionamiento correcto garantiza eficiencia y seguridad. Deben evaluarse:
- Superficie de cocción y dimensiones de la cocina.
- Tipo de procesos culinarios (fritos, parrillas, hornos).
- Intensidad y frecuencia de uso.
- Longitud y complejidad de la red de conductos.
Fórmula orientativa de caudal:
Caudal (m³/h) = Superficie de cocción (m²) × Altura de campana (m) × 10–15 renovaciones/hora
Tabla comparativa de campanas extractoras industriales
| Tipo de campana | Ubicación | Motor | Uso recomendado | Ventajas | Normativa aplicable |
| Mural | Contra pared | Sí/No | Cocinas pequeñas o medianas | Ahorro de espacio | UNE 17446 |
| Central | Centro de cocina | Sí/No | Grandes instalaciones con isla | Captación 360° | UNE 17446 |
| Con motor | Variable | Sí | Proyectos simples | Montaje rápido | UNE 17446 |
| Sin motor | Variable | No | Redes complejas | Menor ruido | UNE 17446 |
Diseño y eficiencia energética
Un diseño óptimo no solo mejora la eficacia de captación, también ayuda a reducir costes operativos:
- Uso de variadores de velocidad para ajustar el caudal según la demanda.
- Incorporación de iluminación LED para consumo reducido.
- Conductos aislados térmicamente para evitar pérdidas.
- Materiales en acero inoxidable AISI 304 o 316 para resistencia y durabilidad.
- Geometría aerodinámica que disminuye turbulencias y aumenta la captación.
Selección final: puntos clave
Antes de decidir la compra conviene:
- Analizar caudal y dimensiones reales de la cocina.
- Confirmar compatibilidad con sistemas de extinción UNE 17446.
- Verificar accesibilidad a filtros de campana industrial y facilidad de limpieza.
- Optar por modelos de bajo consumo y alta durabilidad.
- Exigir marcado CE y certificación normativa.
Invertir en campana industrial
Invertir en una campana industrial adecuada no solo significa cumplir la ley, sino también mejorar la seguridad, la higiene y la eficiencia de toda la cocina. Una elección acertada prolonga la vida útil de los equipos, optimiza recursos y garantiza un entorno de trabajo seguro para el personal.
