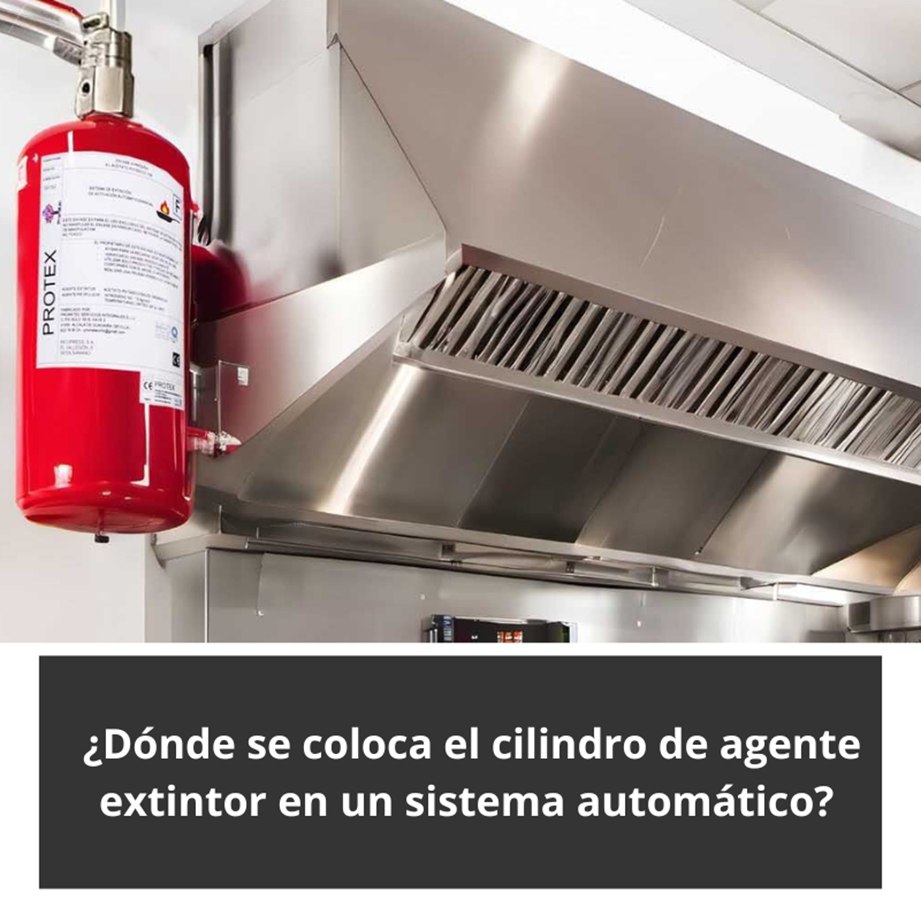

¿Dónde se coloca el cilindro de agente extintor en un sistema automático? Importancia técnica y normativa en la ubicación del cilindro.
La ubicación del cilindro de agente extintor dentro de un sistema automático de extinción para cocinas industriales es un parámetro determinante para garantizar la eficacia, la estabilidad de la presión, la activación automática y manual, y el cumplimiento estricto de normativas como el RIPCI, la UNE 23510, la UNE-EN 17446 y las instrucciones del fabricante. No es suficiente instalar el sistema: la posición del cilindro influye directamente en su durabilidad, en la actuación del agente extintor y en la validez de las certificaciones. Por ello, resulta imprescindible comprender los criterios técnicos que regulan su correcta colocación.
Relación entre la instalación correcta y el precio sistema automático
Cuando se analiza el precio sistema automático de extinción de incendios en cocinas, debe tenerse en cuenta que la ubicación del cilindro no es un mero detalle del montaje, sino un elemento vital que determina la efectividad del sistema. Un cilindro mal ubicado puede sufrir pérdida de presión, corrosión acelerada, activación defectuosa o incluso descalificación en inspecciones oficiales.
El cilindro alberga el agente extintor, la válvula de activación, el manómetro, la presión de servicio, y se conecta al circuito de tuberías y boquillas. Su integridad depende directamente del entorno donde se instala, lo que influye de forma decisiva en el rendimiento global del sistema.
Criterios generales de instalación y comparación
En la evaluación de extincion automatica campana cocina precio, la ubicación del cilindro sigue siendo un parámetro crítico que condiciona tanto el coste de instalación como la capacidad operativa del sistema. Los sistemas certificados, incluidos los que cumplen UL300, siguen reglas comunes que deben respetarse:
- Nunca dentro del volumen de la campana extractora
Esta área acumula grasa, vapor y calor extremo, lo que altera la presión del cilindro y aumenta la corrosión. - Instalación en una pared cercana, pero separada del calor directo
Lo habitual es una distancia entre 30 y 150 cm respecto a la campana. - Posición vertical obligatoria
Esto asegura un funcionamiento correcto del conjunto válvula–manómetro. - Accesibilidad total para el disparo manual
El cilindro no puede ocultarse ni quedar detrás de mobiliario cerrado. - Ubicación dentro de un rango térmico estable
La mayoría de fabricantes fijan el rango entre +5ºC y +50ºC.
Por qué es esencial saber dónde se coloca el cilindro de agente extintor en un sistema automático
El hecho de que es esencial saber dónde se coloca el cilindro de agente extintor en un sistema automático se debe a que este componente es el núcleo operativo del sistema. Cualquier alteración en su posición compromete:
- La presión interna del agente extintor.
- La activación automática por tubo térmico detector.
- La activación manual de emergencia.
- El caudal de descarga sobre freidoras, filtros y superficies de cocción.
- La durabilidad del sistema frente a entornos con grasa, vapor y calor.
- Las inspecciones oficiales bajo normativa vigente.
Por este motivo, los fabricantes establecen criterios exhaustivos sobre su colocación exacta y las ubicaciones que deben evitarse de forma estricta.
Requisitos técnicos generales para la ubicación del cilindro
Fuera de la campana extractora
La campana genera calor extremo y un ambiente corrosivo que altera la presión del cilindro y su integridad estructural.
Montado sobre pared sólida o estructura firme
Se utilizan soportes metálicos homologados para garantizar estabilidad y resistencia.
Vertical y visible
Esto permite un funcionamiento correcto de la válvula, una lectura clara del manómetro y facilidades en inspecciones periódicas.
Accesibilidad total al disparo manual
El operario debe acceder al disparo sin obstáculos, especialmente en situaciones críticas.
Lejos de fuentes directas de calor
Hornos, planchas, salamandras o freidoras no deben encontrarse en su proximidad lateral o frontal.
Ventilación adecuada
Evita la acumulación térmica que puede afectar el comportamiento del agente extintor.
Ubicación del cilindro en sistemas PROTEX
Los sistemas PROTEX, certificados y ampliamente instalados en cocinas industriales, incluyen en sus fichas técnicas directrices específicas:
Prohibición absoluta de colocarlo dentro de la campana
El fabricante indica expresamente:
“El contenedor de agente extintor no puede encontrarse en lugar con alta temperatura, ej.: integrado en la campana.”
Montaje obligatorio sobre pared con soporte metálico y flejes
La ficha técnica muestra la instalación homologada, que incluye estructura vertical y fijación doble.
Posición vertical garantizada por diseño
Todas las versiones PROTEX 1/3, 2/3 y 3/3 incorporan un soporte para fijación vertical.
Rango térmico estricto (+5ºC / +50ºC)
Cualquier área con temperaturas superiores invalida la instalación.
Acceso total al pulsador manual
Este elemento debe estar expuesto y libre de obstáculos, pues forma parte del sistema de activación de emergencia.
Opciones de ubicación recomendadas por técnicos certificados
🟩 Opción ideal
Instalación sobre pared lateral de la campana, a 120–150 cm del suelo, con separación de calor y visibilidad total del manómetro.
🟩 Opción alternativa
Montaje en columna o estructura fija cercana, evitando zonas con vapor constante o máquinas calientes.
❌ Prohibido
- Dentro de la campana extractora.
- Sobre freidoras, planchas o salamandras.
- En muebles cerrados sin ventilación.
- En áreas con temperaturas superiores a +50ºC.
Impacto de la ubicación en la eficacia del sistema PROTEX
Un sistema PROTEX utiliza:
- Agente extintor líquido clase F (9 kg).
- Tubería de acero inoxidable.
- Difusores piramidales.
- Tubo térmico lineal calibrado a 175ºC.
Para que el conjunto funcione correctamente, deben mantenerse condiciones óptimas de presión (4–22 bar), recorrido eficiente de tuberías y activación sin obstrucciones.
Una mala ubicación del cilindro afecta la presión en la línea, limita el caudal y puede provocar fallos en la descarga.
La correcta ubicación del cilindro es un requisito indispensable
La correcta ubicación del cilindro es un requisito indispensable para el funcionamiento eficaz de un sistema automático de extinción en cocinas profesionales. Su instalación debe garantizar:
- Posición vertical
- Acceso total al disparo manual
- Separación respecto a fuentes térmicas
- Montaje en superficie sólida
- Visibilidad del manómetro
- Cumplimiento de rango térmico +5ºC a +50ºC
- Ubicación fuera del volumen de la campana
En los sistemas PROTEX, estas condiciones son estrictas y forman parte de la certificación oficial. Su cumplimiento asegura la eficacia del agente extintor, la activación automática y la superación de inspecciones reglamentarias bajo RIPCI.
